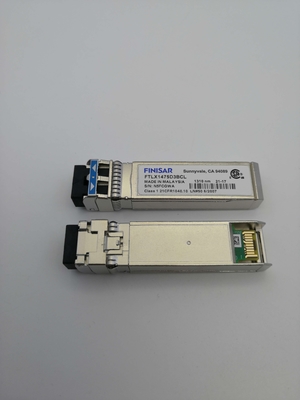

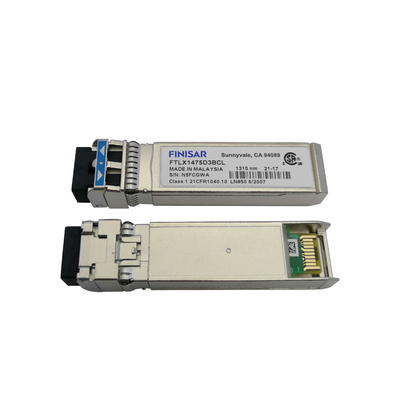

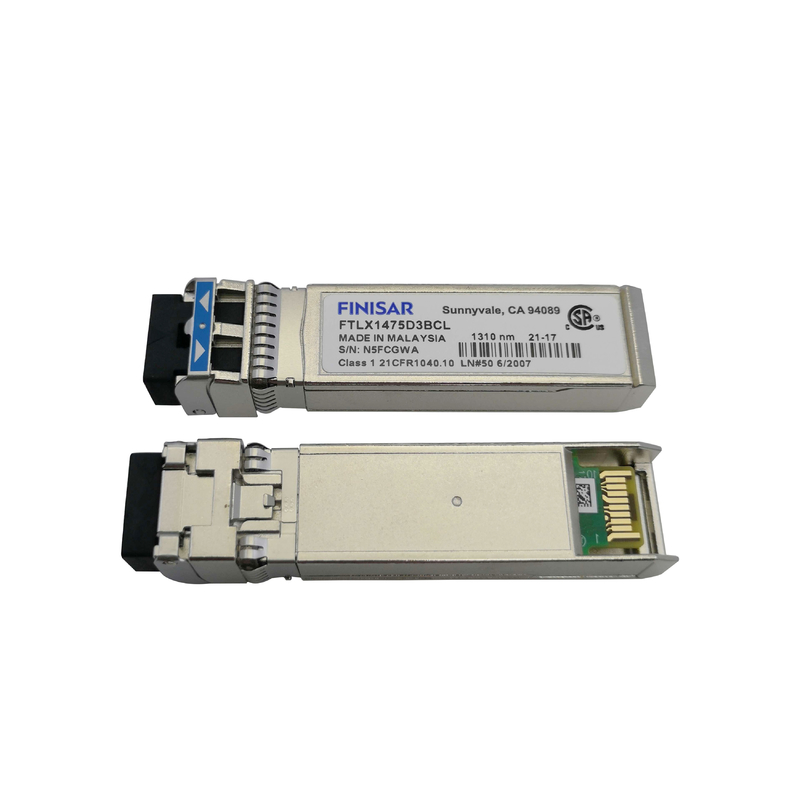

Sfp+ 10g 1310nm 10km Finisar FTLX1475D3BCL

       Jejak SFP+ hot-pluggable

Mendukung kecepatan bit 9,95 hingga 10,5 Gb/dtk

Disipasi daya < 1W

Sesuai dengan RoHS-6 (bebas timah)

Kisaran suhu komersial -5°C hingga 70°C

Catu daya 3.3V tunggal

Panjang tautan maksimum 10 km

Laser DFB 1310nm yang tidak didinginkan

Membatasi penerima antarmuka listrik.

Konektor LC dupleks

Fungsi diagnostik digital bawaan

APLIKASI

10GBASE-LR/LW 10G Ethernet

Saluran Serat 10G 1200-SM-LL-L

Finisar FTLX1475D3BCL 10Gb/s Enhanced Small Form Factor Pluggable SFP+ transceiver dirancang untuk digunakan dalam 10-

Gigabit Ethernet terhubung hingga 10 km melalui serat Single Mode.Mereka sesuai dengan SFF-84311 , SFF-84322 dan IEEE

802.3ae 10GBASELR/LW3 , dan 10G Fibre Channel 1200-SM-LL-L4 .Pemantauan diagnostik digital tersedia melalui 2-

antarmuka serial kabel, sebagaimana ditentukan dalam SFF-84725 .FTLX1475D3BCL menggunakan penerima yang membatasi.Pemancar optik

sesuai dengan RoHS Directive 2011/65/EU6 .Lihat Catatan Aplikasi Finisar AN-2038 untuk lebih jelasnya7.

Transceiver Finisar FTLX1475D3BCL SFP+ mendukung protokol komunikasi serial 2-kawat sebagaimana ditentukan dalam SFP MSA1

.Ini sangat erat kaitannya dengan E2 PROM yang didefinisikan dalam standar GBIC, dengan spesifikasi kelistrikan yang sama.Itu

ID serial SFP standar memberikan akses ke informasi identifikasi yang menjelaskan kemampuan transceiver, standar

antarmuka, produsen, dan informasi lainnya.Selain itu, transceiver Finisar SFP+ menyediakan digital yang disempurnakan

antarmuka pemantauan diagnostik, yang memungkinkan akses waktu nyata ke parameter operasi perangkat seperti transceiver

suhu, arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima, dan tegangan suplai transceiver.Juga

mendefinisikan sistem tanda alarm dan peringatan yang canggih, yang mengingatkan pengguna akhir ketika parameter operasi tertentu

berada di luar kisaran normal yang ditetapkan pabrik.SFP MSA mendefinisikan peta memori 256-byte di E2 PROM yang dapat diakses

melalui antarmuka serial 2-kawat pada alamat 8 bit 1010000X (A0h).Antarmuka pemantauan diagnostik digital memanfaatkan

alamat 8 bit 1010001X (A2h), sehingga peta memori ID serial yang awalnya ditentukan tetap tidak berubah.Antarmukanya adalah

identik dengan, dan dengan demikian sepenuhnya kompatibel dengan Spesifikasi GBIC dan Perjanjian Multi Sumber SFP.

Antarmuka lengkap dijelaskan dalam Catatan Aplikasi Finisar AN-2030: “Antarmuka Pemantauan Diagnostik Digital untuk SFP

Transceiver Optik”.
