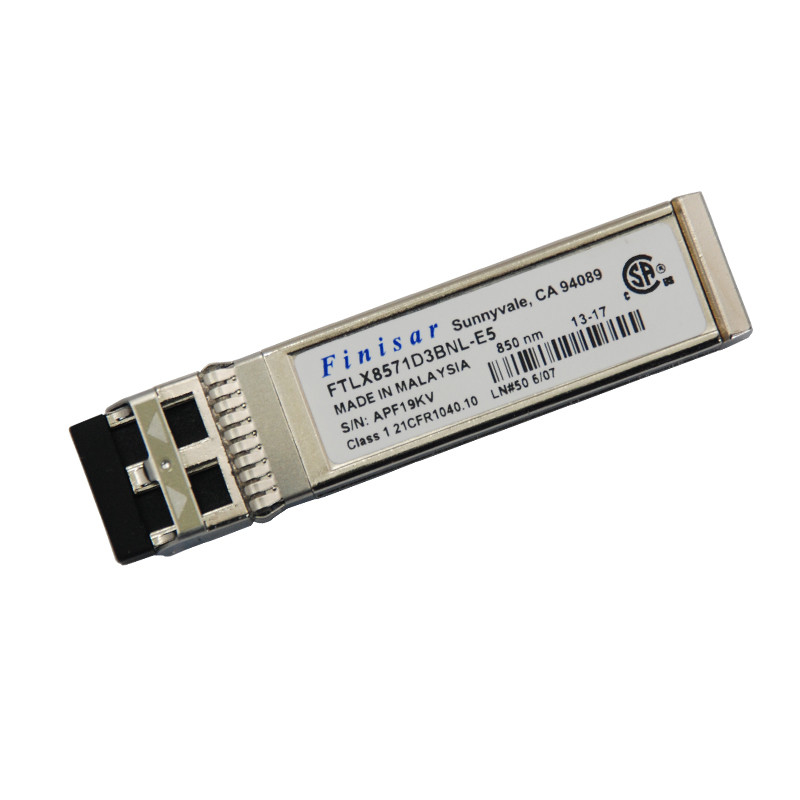

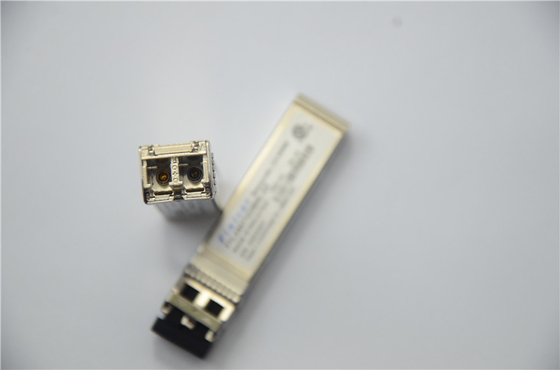

Asli FTLX8571D3BNL Modul 10G 300m Serat SFP 850nm Transceiver

Jejak SFP+ hot-pluggable

• Mendukung kecepatan bit 1,25 Gb/s atau 9,95 hingga 10,3 Gb/s yang dapat dipilih

• Disipasi daya < 1W

• Sesuai dengan RoHS-6 (bebas timah)

• Kisaran suhu komersial 0°C hingga 70°C

• Catu daya tunggal 3,3V • Panjang link maksimum 300m pada MMF 2000 MHZ-km

• Laser VCSEL 850nm yang tidak didinginkan

• Penerima membatasi antarmuka listrik

• Konektor LC dupleks • Fungsi diagnostik digital bawaan .

APLIKASI

• Ethernet 1000BASE-SX 1G

• Ethernet 10GBASE-SR/SW 10G

Fitur dariFTLX8571D3BNL

Finisar FTLX8571D3BNL Diperpanjang suhu SFP + transceiver mendukung protokol komunikasi serial 2-kawat sebagai

didefinisikan dalam SFF-8472.Ini sangat erat kaitannya dengan E2 PROM yang didefinisikan dalam standar GBIC, dengan kelistrikan yang sama

spesifikasi.ID seri SFP+ standar menyediakan akses ke informasi identifikasi yang mendeskripsikan transceiver

kemampuan, antarmuka standar, pabrikan, dan informasi lainnya.Selain itu, transceiver Finisar SFP+ menyediakan a

antarmuka pemantauan diagnostik digital yang ditingkatkan, yang memungkinkan akses waktu nyata ke parameter pengoperasian perangkat seperti

suhu transceiver, arus bias laser, daya optik yang ditransmisikan, daya optik yang diterima, dan suplai transceiver

tegangan.Ini juga mendefinisikan sistem tanda alarm dan peringatan yang canggih, yang memberi tahu pengguna akhir saat beroperasi tertentu

parameter berada di luar kisaran normal yang ditetapkan pabrik.SFF-8472 mendefinisikan peta memori 256-byte di E2 PROM

dapat diakses melalui antarmuka serial 2-kawat pada alamat 8 bit 1010000X (A0h).Antarmuka pemantauan diagnostik digital

memanfaatkan alamat 8 bit 1010001X (A2h), sehingga peta memori ID serial yang ditentukan semula tetap tidak berubah.Itu

antarmuka identik dengan, dan dengan demikian sepenuhnya kompatibel dengan Spesifikasi GBIC dan Sumber Multi SFP

Perjanjian.Antarmuka lengkap dijelaskan dalam Finisar Application Note AN2030: “Digital Diagnostics Monitoring

Antarmuka untuk Transceiver Optik SFP”.

Informasi pengoperasian dan diagnostik dipantau dan dilaporkan oleh Digital

Diagnostics Transceiver Controller (DDTC) di dalam transceiver, yang diakses melalui antarmuka serial 2 kabel.Kapan

protokol serial diaktifkan, sinyal clock serial (SCL, Mod Def 1) dihasilkan oleh host.Jam tepi positif

data ke transceiver SFP ke segmen E2 PROM yang tidak dilindungi dari penulisan.Jam tepi negatif

data dari transceiver SFP.

Sinyal data serial (SDA, Mod Def 2) adalah dua arah untuk transfer data serial.Sang penyelenggara

menggunakan SDA bersama dengan SCL untuk menandai awal dan akhir aktivasi protokol serial.Kenangan diatur sebagai a

rangkaian kata data 8-bit yang dapat dialamatkan secara individual atau berurutan.Untuk informasi lebih lanjut, silakan lihat SFF-

Dokumentasi 8472 dan Catatan Aplikasi Finisar AN-2030.Harap dicatat bahwa papan evaluasi FDB-1027 tersedia bersama

Perangkat lunak Finisar ModDEMO yang memungkinkan komunikasi yang mudah digunakan melalui antarmuka serial 2 kabel.
