Aplikasi cloud dan AI mendorong permintaan akan kecepatan data melebihi 100 Gb/s, beralih ke interkoneksi berkecepatan tinggi dan berdaya rendah 400 Gb/s.Industri serat optik meresponsnya dengan mengembangkan dua standar IEEE 400G Ethernet, yaitu 400GBASE-SR4.2 dan 400GBASE-SR8, untuk mendukung ruang aplikasi jangkauan pendek di dalam pusat data.Artikel ini akan menguraikan kedua standar tersebut dan perbandingannya.
400GBASE-SR4.2, disebut juga400GBASE-BD4.2, adalah solusi multimode 4 pasang, 2 panjang gelombang yang mendukung jangkauan 70m (OM3), 100m (OM4), dan 150m (OM5).Ini bukan hanya contoh pertama dari solusi IEEE 802.3 yang menggunakan beberapa pasang serat dan beberapa panjang gelombang, namun juga standar Ethernet pertama yang menggunakan dua panjang gelombang pendek untuk menggandakan kapasitas serat multimode dari 50 Gb/s menjadi 100 Gb/s per serat.
400GBASE-SR4.2 beroperasi pada jenis kabel yang sama yang digunakan untuk mendukung 40GBASE-SR4, 100GBASE-SR4 dan 200GBASE-SR4.Ia menggunakan transmisi dua arah pada setiap serat, dengan setiap panjang gelombang bergerak dalam arah yang berlawanan.Dengan demikian, setiap posisi aktif pada transceiver merupakan pemancar dan penerima, yang berarti 400GBASE-SR4.2 memiliki delapan pemancar optik dan delapan penerima optik dalam konfigurasi optik dua arah.

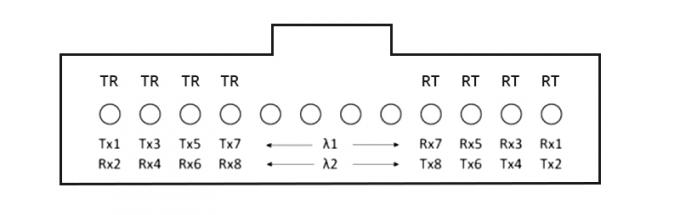

Susunan jalur optik ditunjukkan sebagai berikut.Empat posisi paling kiri berlabel TR mengirimkan panjang gelombang λ1 (850nm) dan menerima panjang gelombang λ2 (910nm).Sebaliknya, empat posisi paling kanan berlabel RT menerima panjang gelombang λ1 dan mengirimkan panjang gelombang λ2.

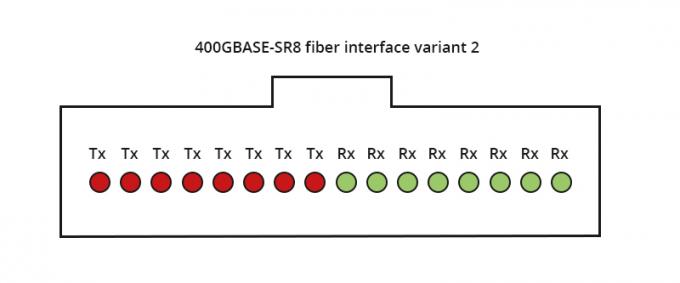

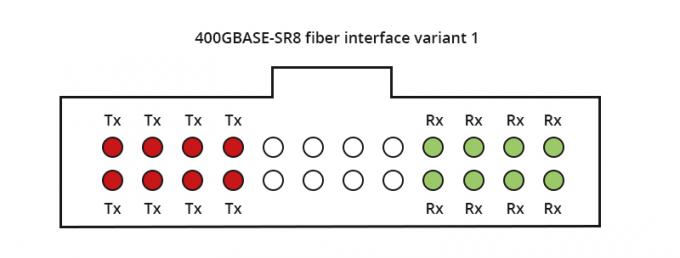

400GBASE-SR8adalah solusi multimode 8 pasang, 1 panjang gelombang yang mendukung jangkauan 70m (OM3), 100m (OM4 & OM5).Ini adalah antarmuka serat IEEE pertama yang menggunakan delapan pasang serat.Tidak seperti 400GBASE-SR4.2, ia beroperasi pada panjang gelombang tunggal (850nm) dengan setiap pasangan mendukung transmisi 50 Gb/s.Selain itu, ia memiliki dua varian pengaturan jalur optik.Satu varian menggunakan MPO 24-serat, dikonfigurasi sebagai dua baris dari 12 serat, dan varian antarmuka lainnya menggunakan MPO-16 baris tunggal.
400GBASE-SR8 menawarkan fleksibilitas pengocokan serat dengan konfigurasi 50G/100G/200G.Ini juga mendukung breakout pada kecepatan berbeda untuk berbagai aplikasi seperti komputasi, penyimpanan, flash, GPU, dan TPU.Transceiver 400G-SR8 QSFP DD/OSFP dapat digunakan sebagai 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, 8x50GBASE-SR.
Sebagai solusi multimode untuk Ethernet 400G, 400GBASE-SR4.2 dan 400GBASE-SR8 memiliki beberapa fitur yang sama, namun keduanya juga berbeda dalam beberapa hal seperti yang dibahas di bagian sebelumnya.
Tabel berikut menunjukkan gambaran yang jelas tentang perbandingannya satu sama lain.
| 400GBASE-SR4.2 | 400GBASE-SR8 | |
|---|---|---|
| Persekutuan | IEEE 802.3cm | IEEE 802.3cm (penembusan: 802.3cd) |
| Jangkauan maksimal | 150m di atas OM5 | 100m di atas OM4/OM5 |
| serat | 8 serat | 16 serat (kabel patch pita) |
| Panjang gelombang | 2 panjang gelombang (850nm dan 910nm) | 1 panjang gelombang (850nm) |
| Teknologi BiDi | Mendukung | / |
| Format modulasi sinyal | sinyal PAM4 | sinyal PAM4 |
| Laser | VCSEL | VCSEL |
| Faktor bentuk | QSFP-DD, OSFP | QSFP-DD, OSFP |
400GBASE-SR8 secara teknis sederhana tetapi membutuhkan kabel pita patch dengan 16 serat.Biasanya dibuat dengan 8 laser VCSEL dan tidak termasuk gearbox apa pun, sehingga biaya keseluruhan modul dan serat tetap rendah.Sebaliknya, 400GBASE-SR4.2 secara teknis lebih kompleks sehingga biaya keseluruhan serat atau modul terkait lebih tinggi, namun dapat mendukung jangkauan yang lebih panjang.
Selain itu, 400GBASE-SR8 menawarkan fleksibilitas dan kepadatan yang lebih tinggi.Mendukung pengocokan serat dengan konfigurasi 50G/100G/200G dan fanout pada kecepatan I/O berbeda untuk berbagai aplikasi.Transceiver 400G-SR8 QSFP-DD dapat digunakan sebagai 400GBASE-SR8, 2x200GBASE-SR4, 4x100GBASE-SR2, atau 8x50GBASE-SR.
Karena serat multimode terus berkembang untuk melayani permintaan kecepatan dan kapasitas yang terus meningkat, baik 400GBASE-SR4.2 dan 400GBASE-SR8 membantu meningkatkan Ethernet 400G dan meningkatkan tautan serat multimode serta memastikan kelangsungan solusi optik untuk berbagai aplikasi yang menuntut.
Kedua standar IEEE 802.3cm memberikan jalur evolusi yang mulus untuk Ethernet, meningkatkan layanan dan aplikasi berbasis cloud.Kemajuan di masa depan menunjukkan kemampuan untuk mendukung kecepatan data yang lebih tinggi seiring peningkatannya ke tingkat berikutnya.Industri pusat data akan memanfaatkan teknologi serat multimode terbaru seperti serat OM5, dan menggunakan berbagai panjang gelombang untuk mengirimkan 100 Gb/s dan 400 Gb/s melalui serat dalam jangkauan pendek lebih dari 150 meter.
Di luar jangka waktu 2021-2022, setelah standar Ethernet 800 Gb/s distandarisasi, penggunaan teknologi yang lebih canggih dengan pengoperasian dua panjang gelombang dapat menghasilkan tautan empat pasang berkecepatan 800 Gb/s.Pada saat yang sama, satu panjang gelombang dapat mendukung sambungan delapan pasang 800 Gb/s.Dalam hal ini, 400GBASE-SR4.2 dan 400GBASE-SR8 menentukan langkah menuju masa depan yang menjanjikan.
