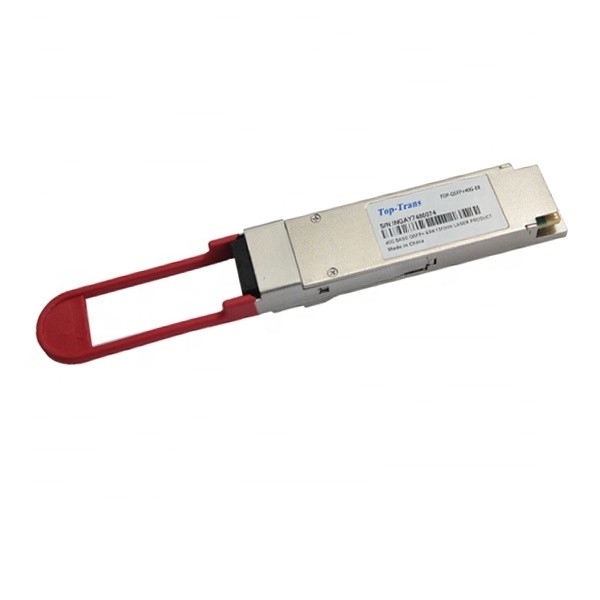

LWDM4 30KM 100G QSFP28 Modul Transceiver EML APD Dengan Single Mode Fiber LC

QSFP28 100G Transceiver LWDM4 30KM EML APD oleh Single Mode Fiber LC

QSFP28 100G Transceiver

Modul transceiver menerima 4 saluran data listrik 25 Gb/s, yang diproses oleh IC Jam dan Pemulihan Data (CDR) 4 saluran yang membentuk kembali dan mengurangi jitter setiap sinyal listrik.Selanjutnya, IC driver laser EML mengubah masing-masing dari 4 saluran sinyal listrik menjadi sinyal optik yang ditransmisikan dari salah satu dari 4 laser EML yang didinginkan yang dikemas dalam Transmitter Optical Sub-Assembly (TOSA).Setiap laser meluncurkan sinyal optik dalam panjang gelombang tertentu yang ditentukan dalam persyaratan IEEE 802.3ba 100GBASE-ER4.Sinyal optik 4-jalur ini akan dimultipleks secara optik menjadi serat tunggal oleh MUX WDM optik 4-ke-1.Daya keluaran optik dari setiap saluran dijaga konstan oleh rangkaian kontrol daya otomatis (APC).Output pemancar dapat dimatikan oleh sinyal perangkat keras TX_DIS dan/atau antarmuka serial 2-kawat.

Penerima menerima sinyal optik LAN WDM 4 jalur.Sinyal optik di-demultipleks oleh DEMUX optik 1-ke-4 dan masing-masing dari 4 saluran sinyal optik yang dihasilkan dimasukkan ke dalam salah satu dari 4 penerima yang dikemas ke dalam Sub-Assembly Optik Penerima (ROSA).Setiap penerima mengubah sinyal optik menjadi sinyal listrik.Sinyal listrik yang diregenerasi di-retime dan di-de-jitter serta diperkuat oleh bagian RX dari CDR 4-saluran.Sinyal listrik keluaran 4-jalur yang diatur ulang sesuai dengan persyaratan antarmuka CEI-28G-VSR.Selain itu, setiap sinyal optik yang diterima dipantau oleh bagian DOM.Nilai yang dipantau dilaporkan melalui antarmuka serial 2-kawat.Jika satu atau lebih sinyal optik yang diterima lebih lemah dari tingkat ambang batas, alarm perangkat keras RX_LOS akan dipicu.

Parameter

FITUR PRODUK

• Faktor bentuk QSFP28 MSA yang dapat dipasang panas
• Sesuai dengan Ethernet 100GBASE-ER4 Lite
• Mendukung bit rate agregat 103.1Gb/s
• Jangkauan hingga 30km untuk G.652 SMF tanpa FEC
• Jangkauan hingga 40km untuk G.652 SMF dengan FEC
• Catu daya tunggal + 3.3V
• Suhu kasus operasi: 0~70oC
• Pemancar: didinginkan 4x25Gb/s LAN WDM EML TOSA (1295.56, 1300.05, 1304.58, 1309.14nm)
• Penerima: 4x25 Gb/dtk APD ROSA
• Antarmuka listrik 4x25G (OIF CEI-28G-VSR)
• Konsumsi daya maksimum 4,5W
• Wadah LC dupleks
• Sesuai dengan RoHS-6

APLIKASI

• Tautan Ethernet 100GBASE-ER4
• Interkoneksi infiniband QDR dan DDR
• Koneksi 100G Telecom sisi klien

FAQ

Q1.Apakah modul transceiver Anda kompatibel dengan Cisco?

A1: Ya, transceiver Topstar dapat kompatibel dengan Cisco.Semua SFP merek Topstar kompatibel sebagai rekanan: Cisco, Nortel, Juniper, 3COM, H3C, Alcatel-lucent, FOUNDRY, D-Link, EXTREME, Ruijie, NETGEAR, ZTE, Enterasys, ZyXEL, Linksys, Ericsson, DCN, Allied, SMC, Brocade, Force10, Hirschmann, Planet, Adtran, ASNTE, Trendnet, BDCOM, BLADE, BITWAY, Telco, Feixun...dll.

Q2.Bagaimana perusahaan Anda melakukan kontrol kualitas?

A2: Setiap optik diuji secara individual di pusat pengujian kami, dan juga diuji kompatibilitasnya pada berbagai merek peralatan jaringan yang berbeda.

Q3.Apa syarat perdagangan?

A3: Lead Time: kami menyimpan 40.000 pcs SFP dalam stok siap dikirim.

Jangka waktu pembayaran: T/T, Western Union, Alipay, Paypal, L/C dan sebagainya untuk pilihan Anda.

Q4.Berapa kisaran suhu pengoperasian modul optik?

A4: Kisaran suhu komersial (COM): 0 hingga 70 ° C (32 hingga 158 ° F)

Rentang suhu yang diperluas (EXT): -5 hingga 85 ° C (23 hingga 185 ° F)

Kisaran suhu industri (IND):: -40 hingga 85 ° C (-40 hingga 185 ° F)

Kisaran suhu penyimpanan: -40 hingga +85 °C (-40 hingga 185 °F)

Kami dapat menyediakan sesuai dengan permintaan Anda.
