Detail produk:
|
| Port Saluran Serat: | 16 QSFP ports (64 total ports); 16 port QSFP (64 total port); E_Ports, F_Ports, M_P | Maksimum bersertifikat: | 6,000 active nodes; 6.000 node aktif; 56 switches, 19 hops in Brocade Fabric OS® fa |
|---|---|---|---|
| Skalabilitas: | Arsitektur full fabric dengan maksimum 239 switch | Bobot: | 3,56 kg |
| Suhu: | 0 °C hingga 40 °C (32 °F hingga 104 °F) | Jenis lalu lintas data: | Sakelar kain mendukung unicast |
| Ukuran bingkai maksimum: | 2.112-byte muatan | Penyangga Bingkai: | 8.192 per bilah 64-port, dialokasikan secara dinamis |
| Menyoroti: | DCX 8510 Fibre Channel Blade,64x Port 16g brokat DCX 8510,64x Port 16g Brokat FC16-64 |
||

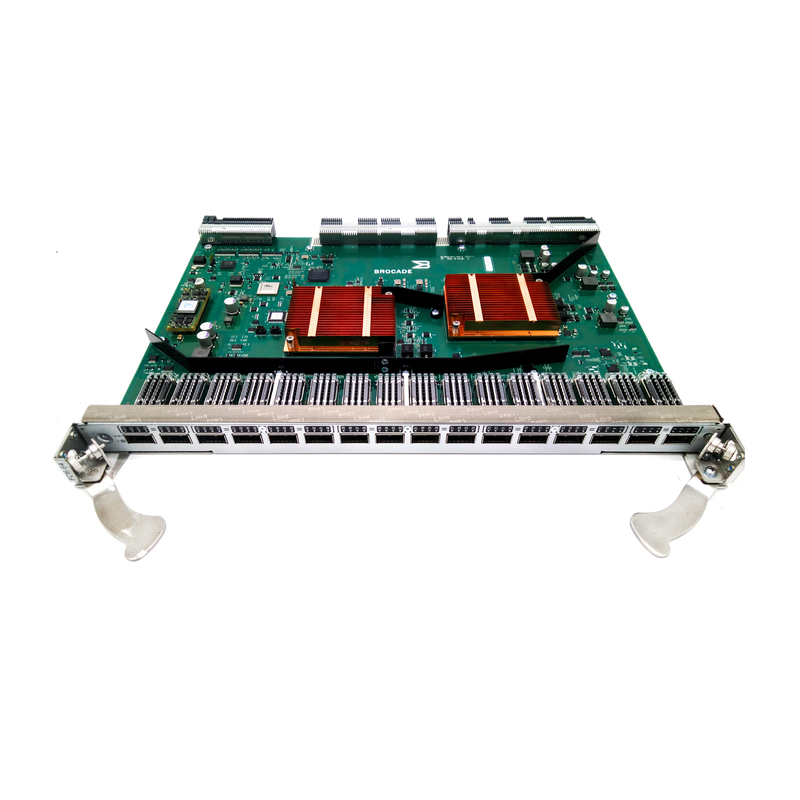

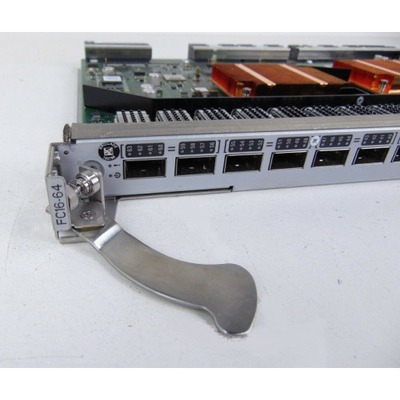

Brocade FC16-64 DCX 8510 64x Port 16g Blade Saluran Serat Kepadatan Tinggi
Modul ekspansi Blade Saluran Serat FC16-64
Deskripsi Produk:
Brocade FC16-64 memiliki 16 port QSFP dengan setiap antarmuka port fisik yang dikonfigurasi secara logis sebagai port Fibre Channel 4×16 Gbps yang sesuai dengan spesifikasi Fibre Channel 14,025 Gbps, dan mempertahankan dukungan kompatibilitas mundur untuk dua generasi spesifikasi Fibre Channel sebelumnya—8,5 Gbps dan 4,25 Gbps.Dengan menggunakan QSFP berdensitas tinggi dan berdaya rendah untuk konektivitas, Blade Port Brocade FC16-64 memungkinkan
konsolidasi port fisik dan pengurangan 75 persen pada kabel, yang menyederhanakan manajemen kabel dan memudahkan skalabilitas untuk kelincahan bisnis yang lebih besar.
| Fitur utama | Arsitektur Sistem |
|
Jenis media
|
Konektor QSFP hot-pluggable Brokat;4×16 Gbps SWL, konektor kabel pita MPO 1×12 (66 m OM3, 100 m OM4; Brocade FC16-64 QSFP hanya mendukung 4/8/16 Gbps [bukan 2 Gbps atau 10 Gbps]) |
|
Beralih latensi
|
Latensi port yang dialihkan secara lokal adalah 700 ns;latensi blade-to-blade adalah 2,1 sec;enkripsi/kompresi adalah 5,5 sec per node;Forward Error Correction (FEC) menambahkan 400 ns antara E_Ports (diaktifkan secara default)
|
|
Bandwidth agregat Saluran Fibre |
512 Gbps (kecepatan data)
|
| Daya maksimum | 118 watt saat terisi penuh dengan 16 standar SWL QSFP 134 watt konsumsi daya maksimum |
| Getaran | Pengoperasian: 0,5 g sinus, 0,4 grms acak, 5 hingga 500 Hz Non-pengoperasian: 2,0 g sinus, 1,1 grms acak, 5 hingga 500 Hz |
|
Perangkat lunak manajemen yang didukung |
HTTP, SNMP v1/v3 (FE MIB, FC Manajemen MIB), SSH;Audit, Syslog;Alat Web Tingkat Lanjut Brocade, Penasihat Jaringan Brocade SAN Enterprise atau Penasihat Jaringan Brocade SAN Professional Plus;Antarmuka Baris Perintah (CLI);sesuai SMI-S;Domain Administratif;lisensi percobaan untuk kemampuan tambahan
|
| Keamanan | Enkripsi AES-GCM-256 pada ISL;DH-CHAP (antara sakelar dan perangkat akhir), otentikasi sakelar FCAP;FIPS 140-2 L2-compliant, HTTPS, IPsec, IP filtering, LDAP dengan IPv6, OpenLDAP, Port Binding, RADIUS, Kontrol Akses Berbasis Peran yang ditentukan pengguna (RBAC), Salin Aman (SCP), RPC Aman, SFTP, SSH v2, SSL, Pengikat Pengalih, TACACS+, Pengalih Tepercaya |
|
Diagnostik
|
Generator aliran internal, diagnostik kabel ClearLink (tidak mendukung loopback listrik/optik), lalu lintas link/latensi/jarak;POST dan diagnostik online/offline yang disematkan, termasuk pemantauan lingkungan, FCping dan Pathinfo (FC traceroute), pencerminan aliran, penampil bingkai, restart daemon yang tidak mengganggu, pencerminan port, pemantauan kesehatan optik, pemantauan daya (khusus blade 16 Gbps), RAStrace logging, dan Rolling Reboot Detection (RRD)
|
Konsumsi Daya Terendah
Transceiver optik QSFP yang sesuai dengan QSFP 4×16 Gbps SWL adalah hot-swappable, tegangan rendah (3,3 V), transceiver optik berkemampuan diagnostik digital yang sesuai dengan spesifikasi mekanis QSFP MSA (SFF-8436). Transceiver optik QSFP menyediakan Brocade FC16-64 dengan kepadatan tinggi yang canggih dan konsumsi daya 285 persen lebih sedikit daripada empat SFP standar (1,4 W vs. 4 W), penarikan daya terendah dari semua blade switching Fibre Channel.Faktanya, Brocade DCX 8510 yang terisi penuh dengan delapan Blade Port Brocade FC16-64 tidak hanya menawarkan kepadatan port tertinggi, tetapi juga hanya menggunakan 1.902 watt (0,19 W/Gbps).Produk pesaing terdekat membutuhkan lebih dari 40 persen energi untuk
daya 25 persen lebih sedikit port.Melalui penggunaan QSFP yang hemat energi, Brocade telah memungkinkan organisasi TI untuk mencapai tingkat baru konsolidasi infrastruktur sekaligus mengurangi konsumsi daya secara keseluruhan.
