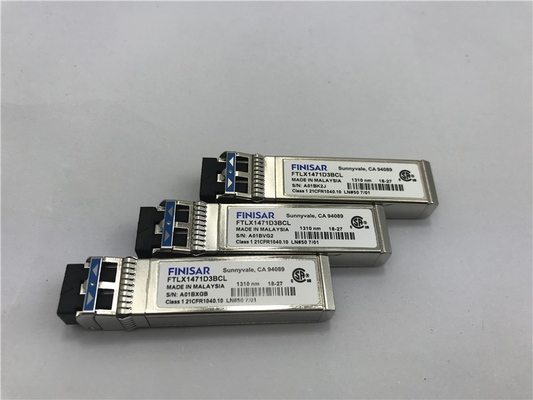

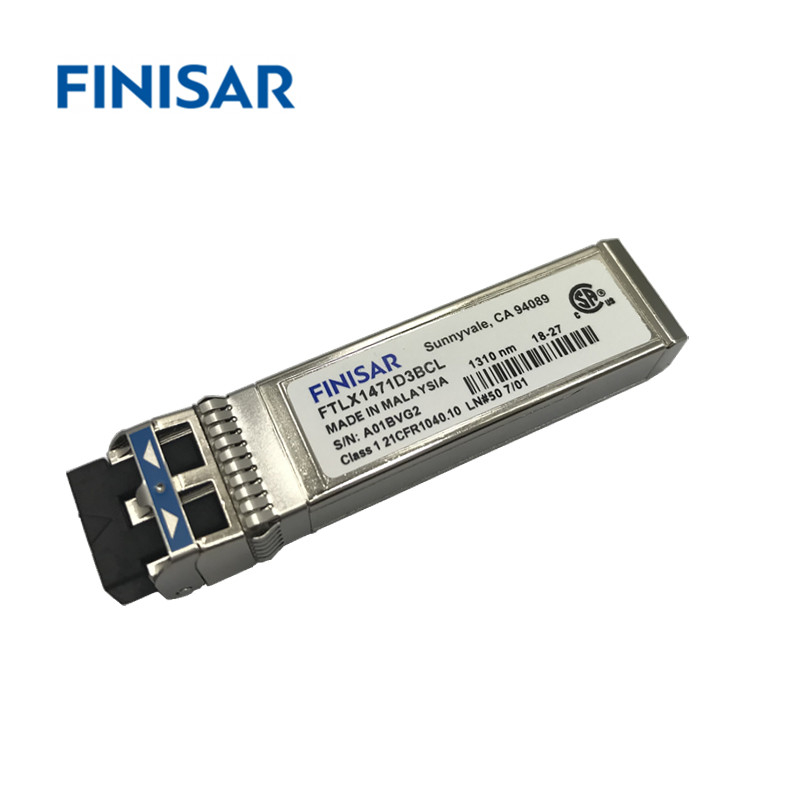

Modul Finisar FTLX1471D3BCL 10G Transceiver 10Km 1310nm SFP Fiber



Fungsi Diagnostik Digital


Transceiver SFP+ Finisar FTLX1471D3BCL mendukung protokol komunikasi serial 2-kawat seperti yang didefinisikan dalam SFP MSA1. Ini

sangat berkaitan erat dengan E2 PROM yang didefinisikan dalam standar GBIC, dengan spesifikasi listrik yang sama. ID serial SFP standar

menyediakan akses ke informasi identifikasi yang menjelaskan kemampuan transceiver, antarmuka standar,

produsen, dan informasi lainnya. Selain itu, transceiver SFP+ Finisar menyediakan antarmuka pemantauan diagnostik digital yang ditingkatkan,

yang memungkinkan akses real-time ke parameter operasi perangkat seperti suhu transceiver, arus bias laser,

daya optik yang ditransmisikan, daya optik yang diterima, dan tegangan suplai transceiver. Ini juga mendefinisikan sistem alarm yang canggih

dan bendera peringatan, yang memberi tahu pengguna akhir ketika parameter operasi tertentu berada di luar jangkauan normal yang ditetapkan pabrik.

SFP MSA mendefinisikan peta memori 256-byte dalam E2 PROM yang dapat diakses melalui antarmuka serial 2-kawat pada alamat 8-bit

1010000X (A0h). Antarmuka pemantauan diagnostik digital menggunakan alamat 8-bit 1010001X (A2h), sehingga peta memori ID serial yang awalnya

didefinisikan tetap tidak berubah. Antarmuka identik dengan, dan oleh karena itu sepenuhnya kompatibel mundur dengan baik

Spesifikasi GBIC dan SFP Multi Source Agreement. Antarmuka lengkap dijelaskan dalam Catatan Aplikasi Finisar

AN2030: “Antarmuka Pemantauan Diagnostik Digital untuk Transceiver Optik SFP”. Informasi operasi dan diagnostik dipantau

dan dilaporkan oleh Pengontrol Transceiver Diagnostik Digital (DDTC) di dalam transceiver, yang diakses

melalui antarmuka serial 2-kawat. Ketika protokol serial diaktifkan, sinyal jam serial (SCL, Mod Def 1) dihasilkan oleh

host. Tepi positif mengklok data ke dalam transceiver SFP ke segmen E2 PROM yang tidak dilindungi tulis.

Tepi negatif mengklok data dari transceiver SFP. Sinyal data serial (SDA, Mod Def 2) bersifat dua arah untuk

transfer data serial. Host menggunakan SDA bersama dengan SCL untuk menandai awal dan akhir aktivasi protokol serial.

Memori diatur sebagai serangkaian kata data 8-bit yang dapat dialamatkan secara individual atau berurutan. Untuk informasi lebih lanjut,

silakan lihat dokumentasi SFP MSA1,5 dan Catatan Aplikasi Finisar AN-2030. Harap dicatat bahwa papan evaluasi

FDB-1018 tersedia dengan perangkat lunak Finisar ModDEMO yang memungkinkan komunikasi yang mudah digunakan melalui antarmuka serial 2-kawat
